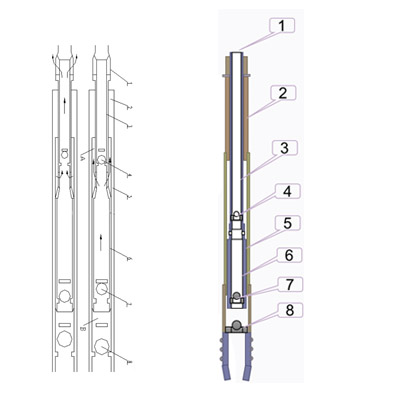

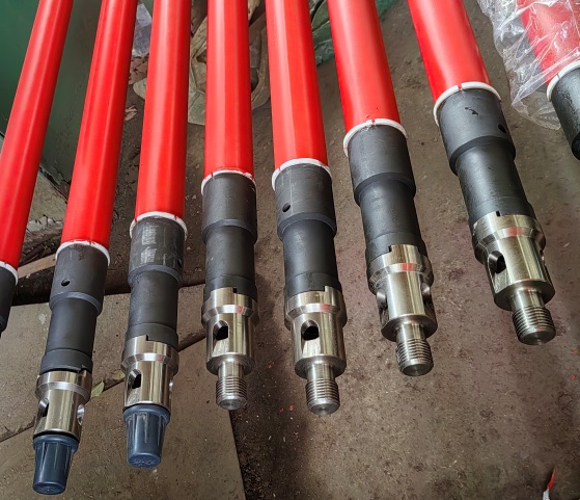

Estructura

Bomba de manejo de gas extremo

1—Junta (Varilla de Bombeo)

2—Barril Superior (1.5 pulg.-4 pies)

3—Émbolo Superior (1.5 pulg.-22 pies)

4—Válvula de Desplazamiento Superior

5—Barril Inferior (1.75 pulg.-22 pies)

6—Émbolo Inferior (1.75 pulg.-4 pies)

7—Válvula de Desplazamiento Inferior

8—Válvula de Estacionamiento

Principio de Funcionamiento

En la carrera ascendente, el émbolo asciende, el volumen de la cámara de trabajo inferior B aumenta, la presión disminuye, la válvula de estacionamiento 8 se abre y el petróleo y el gas entran en la cámara B. Mientras tanto, el volumen de la cámara de trabajo superior A disminuye, la mezcla de petróleo y gas en la cámara A se comprime por segunda vez, la presión aumenta, la válvula de desplazamiento superior 4 se abre, la válvula de desplazamiento inferior 7 se cierra y la mezcla de petróleo y gas se descarga de la bomba a través del émbolo superior. Durante la carrera descendente, el émbolo desciende, el volumen de la cámara B disminuye, la presión aumenta, el volumen de la cámara A aumenta y la presión disminuye. Debido a la diferencia de presión entre las cámaras A y B, la válvula de desplazamiento inferior 7 se abre rápidamente y la mezcla de petróleo y gas de la cámara B ingresa a la cámara A. Dado que el área anular de la cámara de trabajo inferior B es mayor que la de la cámara de trabajo superior A, cuando todo el petróleo y el gas de mayor volumen de la cámara de trabajo inferior B ingresan a la cámara de trabajo superior A de menor volumen, el volumen de petróleo y gas se comprime (en esencia, el gas se comprime) y la presión aumenta.

Parámetros técnicos

Instalación

Antes de instalar la bomba en el pozo, se debe colocar la boquilla de asiento junto con la sarta de tubos de petróleo en la posición precalculada. A continuación, se introduce la bomba en el pozo con la sarta de varillas de bombeo, y la bomba se fija y sella mediante la boquilla de asiento. El émbolo y el vástago de la válvula se conectan a la varilla de bombeo. El émbolo realiza un movimiento alternativo bajo el impulso de la varilla de bombeo y realiza la función de bombeo. Al extraer la bomba, levante la varilla de bombeo y la bomba se elevará junto con ella.
